龙门式跑车防护装置

产品详情

（1）控制箱电源电压：AC  127V

（2）控制箱输出电压：DC  24V

（3）控制箱输出电流：DC  500mA

（4）钢丝绳保险：具有反向迫开功能。

（5）适用巷道最大倾角：30°

（6）额定抗冲击能量：2.2×J ；最大抗冲击能量：3.5×J

（7）缓冲距离：0.3m～10m

（8）传感器类型：矿用本安型霍尔传感器、矿用本安型位置传感器、矿用本安型拉线开关

（9）传感器电压: DC 24V

 (10) 矿车车位检测精度显示：≤0.1m；

（11）工作方式：常闭式；

（12）提升机构工作时间：2s～5s

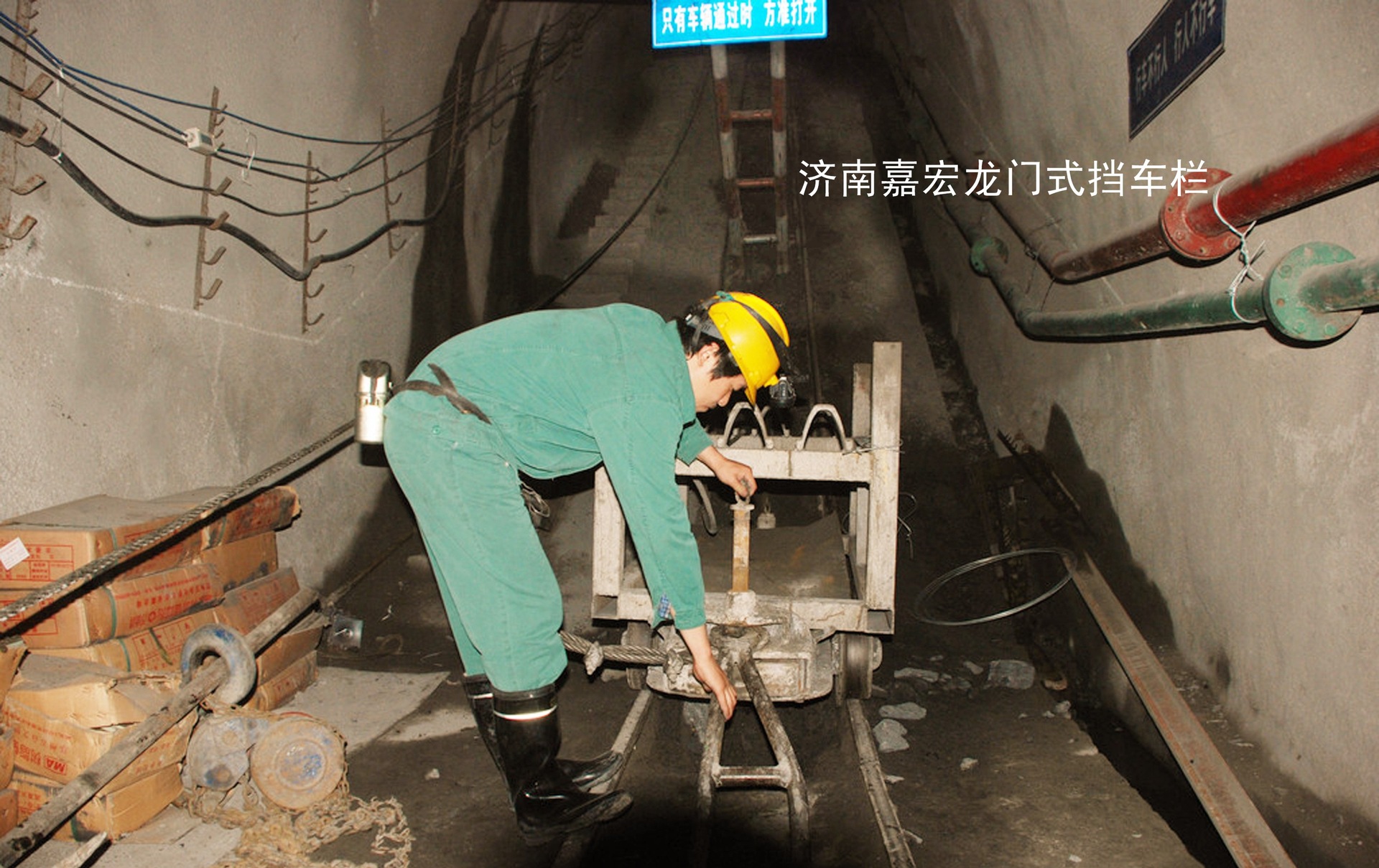

（13）挡车栏：采用龙门式挡车栏

龙门式挡车栏跑车防护装置工作原理

       跑车防护装置采用霍尔传感器对矿车的运行位置定位，通过位置传感器对挡车网的提升高度进行定位。利用拉线开关来判断发生跑车撞栏。使用段绳传感器进行断绳检测。

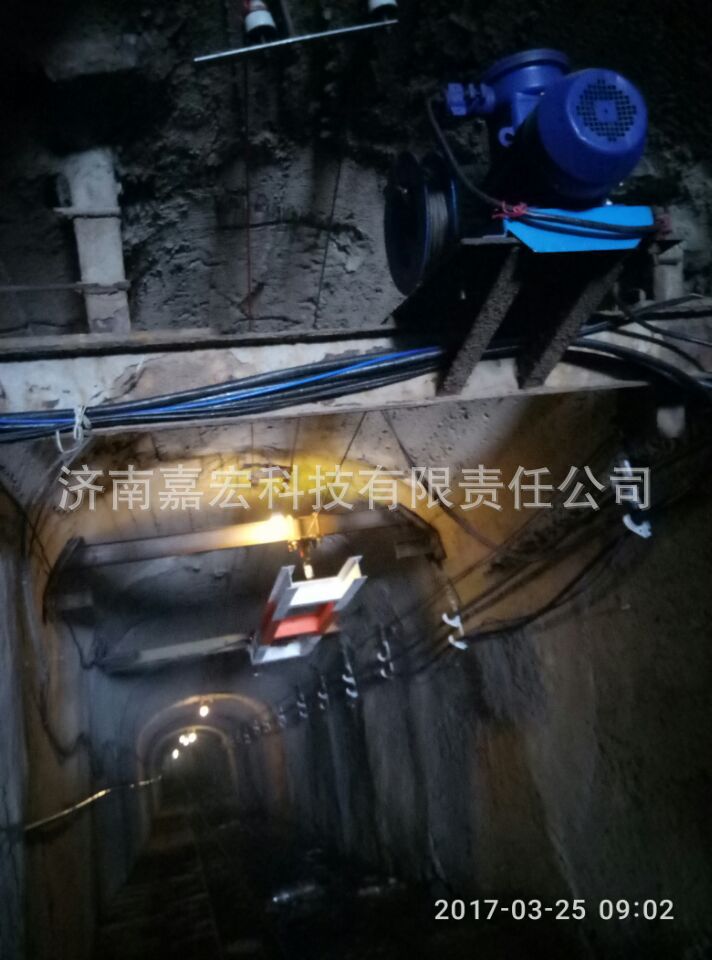

       当提升机（提升绞车）向下送车时，当最前面的矿车（头车）到达挡车栏一定距离时，主控箱发送命令到辅控箱控制收放绞车，提升挡车网，当挡车网提升到位后，矿车安全通过。当头车离开挡车栏一定距离时，主控箱发出下放指令，控制收放绞车下放挡车栏，下放到位后，收放绞车停止动作。

    正常过车时，挡车栏提升不到位或因故障未能提升时，跑车防护装置将发出声光报警信号。

    当矿车出现跑车或脱轨等情况时，挡车网始终处于关闭状态，挡车网工字钢焊接式，发生跑车情况时，挡车网将矿车硬性拦截，使矿车减速以至于最后停下来，保证井下工作人员和设备的安全。该装置与绞车同步运行，具有常闭挡车效果。
