双电源切换装置安装步骤

众所周知，目前在矿井掘进工作面还是采用单回路带一台通风机通风，而掘进巷道越延伸，工作面的设备越多，一旦突然停电，风机停风，工作面的瓦斯积聚，随时可能引起事故，威胁矿井安全生产以及井下人员安全，为此，根据《煤安规程问答》中电气部分的固定，各煤矿企业需改进工作面的通风方式，采用双风机、双电源切换的通风方式。在此背景下，济南嘉宏公司与国内煤矿明星企业神华集团联合研发了专门应对井下突然断电的矿用隔爆型双电源切换装置。



双电源切换装置是以“两路输入，一路输出，瞬间切换”为设计原理，控制箱接线腔设有防爆接线端子，外部主、副两路电源通过接线腔接入控制箱，如果主副电源同时通电的情况下，控制部分始终保持主回路优先原则，由主回路为负载供电。正常工作状态下，主控制器通过实时监测主副电源的通断状态来判断主、副回路的选择，当主电源断电时，自动切换至副电源供电；主电源恢复供电后，自动切换回主电源供电，从而实现双电源自动切换功能。如果主电源通电后，副电源处于断开状态，副电源电源灯就会熄灭，直到副电源恢复接通状态。另外，该装置设计有工作状态指示，手动切换和输出断开等人性化功能，实用、方便、快捷。 按下手动切换按钮，不需要断开主副回路电源，可实现主、副电源的切换功能。



双电源切换装置的安装步骤：



1、设备运抵巷道指定位置后，在支架上放置好。

2、打开上部接线腔，从主电源处引入主电源电缆，接到主电源接线端子处并压好；

3、从副电源处引入副电源电缆，接到副电源接线端子处并压好

4；把负载电源电缆接到输出端子处也压好，盖上隔板和接线腔上盖，安装完毕。

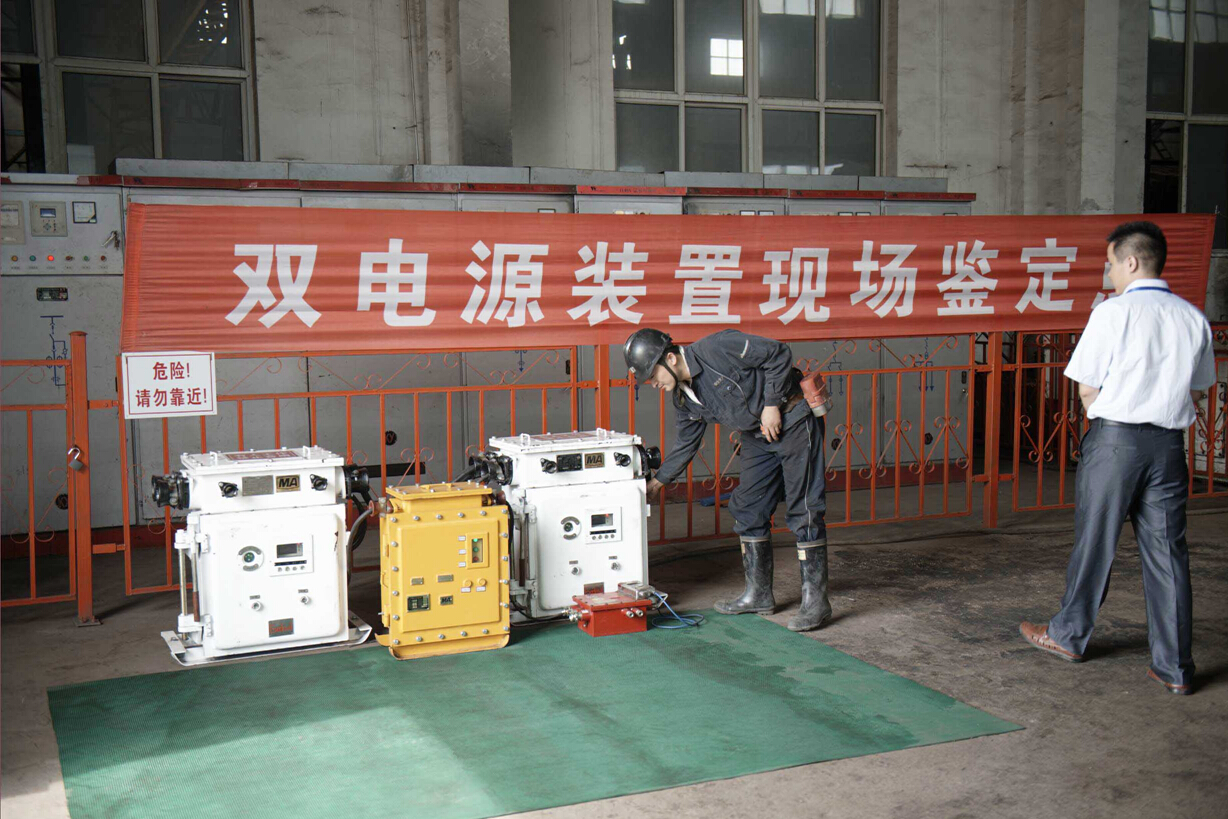

济南嘉宏科技有限公司是目前国内唯一一家具有矿用双电源切换装置煤安证和防爆证的厂家，是双电源切换装置发明专利厂家，目前所生产的双电源切换装置已经在神华集团安装运行三年多，运行一切正常，下图为神华宁煤下属部分煤矿的使用反馈，济南嘉宏为卖出的每一件产品负责，定期回访客户使用情况，技术革新是我们的生命线，客户满意使我们嘉宏最核心的追求。欢迎广大煤矿朋友前来参观洽谈。
