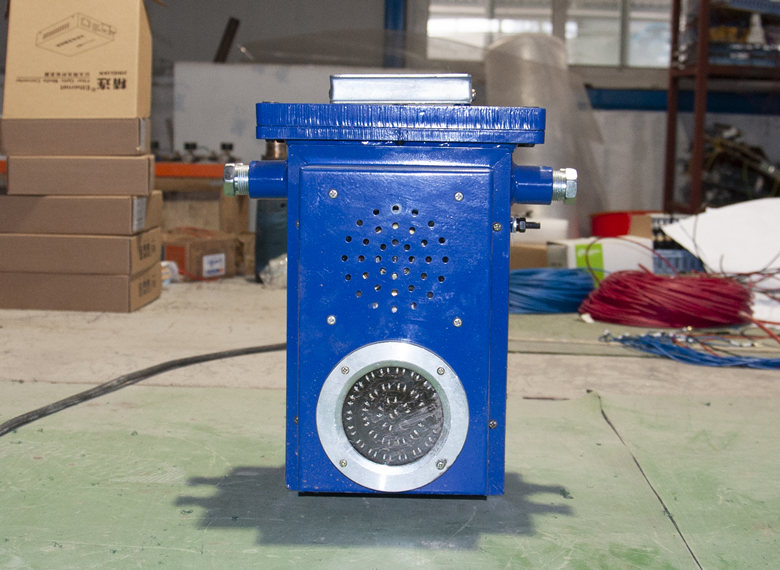

KXB127矿用隔爆兼本安型语音报警器

产品详情

1 概述
1.1 适用范围与用途
KXB127矿用隔爆兼本安型语音报警器(以下简称报警器)结构上为隔爆兼本安型设计，该报警器主要用于煤矿井下、无压风门配套使用，露天煤矿、选煤厂等工作场所，为运输巷道入口、出口或三叉口处打点和声光报警，也可作立井提升的声光报警用。
报警器按 Q/XZDQ02-2017 等标准设计、制造和检验，产品质量符合上述标准规定。
1.2 使用环境条件
报警器在下列环境条件下应能正常工作：
a) 环境温度: 0℃～+40℃；
b) 相对环境湿度：≤96%RH（当环境温度为＋25℃时）；
c) 大气压力：80kPa～110kPa；
d) 使用场所：在有甲烷、煤层爆炸性气体混合环境中使用。
2 型号含义及分类

2.2  分类
防爆型式：矿用隔爆兼本质安全型；
防爆标志： Exd［ib］Ⅰ Mb.
2.3  基本参数
2.3.1 额定工作电压：127V AC；
2.3.2 工作电流：≤610mA；
2.3.3 音响强度： ≥85 dB；
2.3.4 光信号：黑暗中20m可见，并可分辨颜色；
2.4  本安参数：
Uo：DC13V     Io：650mA
     额定工作电压：12V   工作电流:≤610mA
3 结构特征、基本参数及主要功能
3.1 结构特征
     报警器结构上为隔爆兼本安型。主要由隔爆腔、本安腔、隔爆腔线路板、本安腔线路板等组成。壳体采用优质钢板焊接而成。原理图见附图1，接线图见图2。
3.2 外形尺寸：406mm*206mm*310mm
产品材质：Q235
3.3 基本参数
a) 额定工作电压：127V AC；
b)工作电流：≤610mA；
c)音响强度： ≥85 dB；
d) 光信号：黑暗中20m可见，并可分辨颜色；
3.4  本安参数：Uo：DC13 V     Io：560mA
     额定工作电压：12V   工作电流:≤610mA
3.5 功能：
“A” “B”为报警器的供电接线端子，当“-”与“K1” “K2”短接时，报警器红灯闪亮（闪光频率30±5次/分钟，断续比1：1），扬声器发出语音报警。延时3~10S后，报警器扬声器停止报警，红灯熄灭，绿灯常亮或闪亮（闪光频率30±5次/分钟，断续比1：1）。
4 安装、使用及维护
4.1 使用前应仔细阅读本说明书。
4.2 使用过程中，严禁带电开盖。
4.3 接装电缆电线前应核对网路电压是否与主机额定电压一致，并检查零部件有无损坏现象，如有，应修复或更换后才能接线。
4.4 应在切断电源前提下接装电缆电线，（维修时也应切断电源前提下拆装电缆电线）。
4.5 应将电缆电线正确地牢固地接在接线柱上，不得有松动现象，并应检查电气间隙和爬电距离是否符合标准规定。
4.6 凡不接电缆线的通口端均应用密封圈、堵板、垫圈、压紧螺母或压盘堵住、压紧，以免影响防爆性能。
4.7 使用维护过程中应注意保护隔爆面不受损伤和锈蚀。
4.8 定期检查引入装置密封圈、接合面处密封垫，若发现密封圈、密封垫有老化现象应立即更换。
4.9 报警器电源电压127V为非本安端子，安装使用及维修过程中小心触电;电源保险管是主机的保护性部件，不得随意更改其规格型号，出现故障时应先检查保险管是否损坏，更换保险管时应先停电后更换。
4.10 定期检查引入装置密封圈、接合面处密封垫，不得丢失引入装置中的密封圈,若发现密封圈、密封垫有老化现象应立即更换。
4.11 维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。
4.12 接线图及原理图见附录。
5 随机文件
a) 产品合格证1
b) 产品使用说明书1
c) 防爆证1
d) 安标证1
6  购货须知
1：请写明产品型号、规格、名称和数量，并应注意产品允许使用的电缆规格是否与负载相匹配。
2：请写明收货单位名称、详细地址、邮编、到站及开户行帐号。
